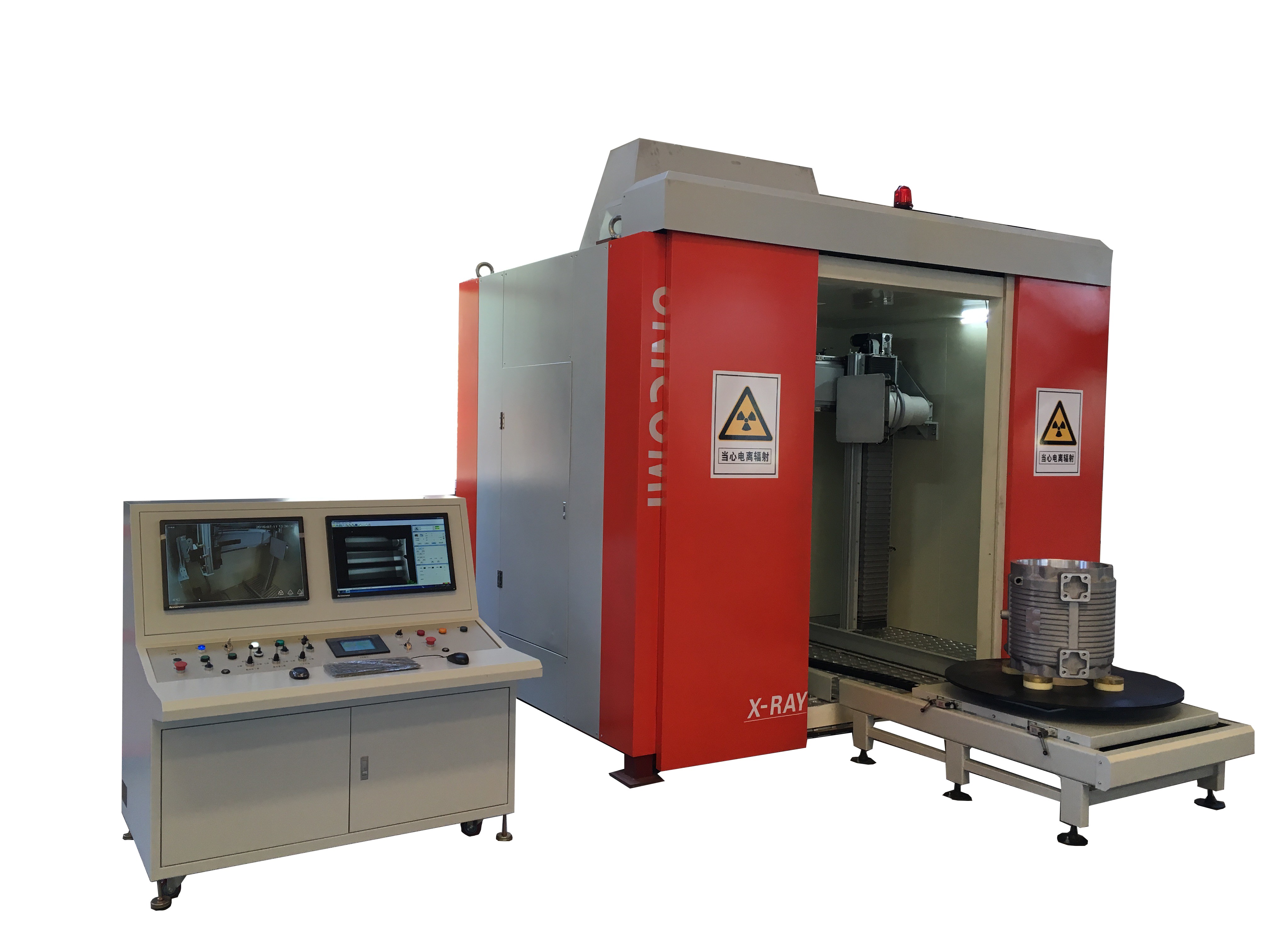

UNC225TT

UNC225TT:

Recursos:

  • Alta confiabilidade e desempenho, vida útil longa, baixa manutenção;
  • FPD (flat panel detector) de alta resolução;
  • Braço em C que permite a detecção em cinco eixos (elevação e descida automáticas são opcionais);
  • Estação de trabalho multifuncional, rotação e deslocamento de 360°;
  • O design do software é amigável de fácil operação;
  • Alto poder de penetração, Tensão até 450KV, Espessura máxima de penetração até 80mm para "Fe";
  • Área de detecção: Φ500 x 800mm;
  • Peso máximo suportado: 100kg.
Parâmetros do   Sistema Dimensões 3200mm*3873mm*3277mm(L*W*H)
Peso 8.5T
Potência 9KW
Máx.   Penetração (Al/Fe) 150mm/25mm
Área de   análise Φ1200*1200mm
Peso   máximo da peça 300kg
Temperatura   de trabalho 5-40°C ≤80%HR
Alimentação Sistema trifásico de cinco fios   AC380V
Taxa de   exposição (raios-x) ≤1uSv/h
Gerador de Raios-X Tensão 225kV
Potência 800W/1800W
Ponto   focal 0.4mm/1.0mm
Detector Área útil 215mm x 215mm
Resolução 2.8LP/mm
Detector Área útil 250mm x 300mm
Matrix   de Pixel 1792mm*2176mm
Tamanho   do Pixel 139μm
Taxa de   Frame 9fps(1x1) 30fps(2x2)
Funções do Software Processamento de imagem Ajuste de brilho e contraste;   quadros de empilhamento; largura da janela e ajuste de nível; aprimoramento   de imagem, filtragem, nitidez, inversão, relevo e medição de bolhas; mover,   aumentar o zoom, diminuir o zoom; escala de imagem de exibição; exibe a coordenada   atual da imagem do ponteiro do mouse e o valor de cinza
Medição   de imagem Distância, raio, polígono,   medição de ângulo; setas e rótulos de texto; salve a imagem processada;
Controle   de movimento Configurando a tela rotativa da   câmera; período de exposição; exibição de imagem estática e dinâmica e   salvar, exibição de vídeo e salvar
Funções adicionais Economize o tempo de detecção da maior parte da   peça de trabalho através do controle programável CNC
Sem detecção de ângulo morto com   mecanismo de detecção de cinco braços tipo C
Unidade de motor de passo servo   para a estabilidade da operação
Regulador de tensão, isolamento,   filtragem, aterramento e outras funções de proteção estão completos
Reserve interface de nuvem   industrial, dados e fotos em upload em tempo real, com rastreabilidade e   grande função de análise de dados (opcional)
