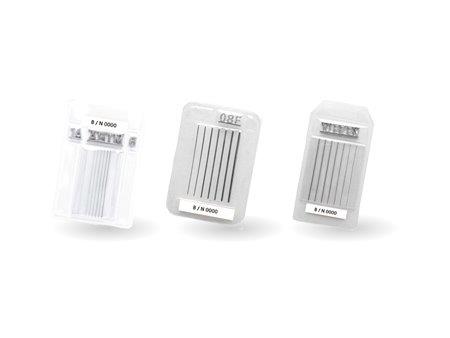

IQI DE FIO:
ASTM-E-747-97
Os IQI’s ASTM-E-747-97 são aceitos pelo ASME V e AWS como uma alternativa aos IQIs de placas. Estes IQI’s são encapsulados em vinil para maior durabilidade. Disponível em 4 tamanhos (conjuntos A, B, C e D) em alumínio, cobre e aço inoxidável. Também disponíveis nos Conjuntos A e B estão Inconel e Titânio. Os IQI’s ASTM-E-747-97 são fabricados com 6 fios de cada tamanho, conforme mostrado na tabela abaixo:
| Grupo A | Grupo B | ||||
|---|---|---|---|---|---|
| Diâmetro do fio | Identificação do fio | Diâmetro do fio | Identificação do fio | ||
| pol | mm | pol | mm | ||
| 0.0032 0.004 0.005 0.0063 0.008 0.010 |
0.08 0.1 0.13 0.16 0.2 0.25 |
1 2 3 4 5 6 |
0.010 0.013 0.016 0.020 0.025 0.032 |
0.25 0.33 0.016 0.020 0.025 0.032 |
6 7 8 9 10 11 |
| Grupo C | Grupo D | ||||
|---|---|---|---|---|---|
| Diâmetro do fio | Identificação do fio | Diâmetro do fio | Identificação do fio | ||
| pol | mm | pol | mm | ||
| 0.032 0.04 0.050 0.063 0.080 0.100 |
0.81 1.02 1.27 1.6 2.03 2.5 |
11 12 13 14 15 16 |
0.10 0.126 0.160 0.20 0.25 0.32 |
2.5 3.2 4.06 5.1 6.4 8 |
16 17 18 19 20 21 |
| Grupo | Grupo de Material | Material |
|---|---|---|
| A | 01 02 1 3 4 |
Titânio-Ti Alumínio - Al Ferro - Fe Inconel - In Cobre - Cu |
| B |
01 02 1 3 4 |
Titânio-Ti Alumínio - Al Ferro - Fe Inconel - In Cobre - Cu |
| C |
02 1 4 |
Alumínio - Al Ferro - Fe Cobre - Cu |
| D | 1 | Ferro - Fe |
EN 462-1 e ISO 19232-1
Publicado pelo comitê europeu de padronização; A EN-462-1 e a ISO 19232-1 substituem a DIN 54, 109. Com base em uma série de diâmetros de fio, subdivididos em faixas de 7 fios. O símbolo principal identifica a maior especificação de fio, material e "EN". Os IQI’s EN 462-1 e ISO 19232-1 estão disponíveis em aço, alumínio e cobre nos tamanhos 1 EN, 6 EN, 10 EN e 13 EN e titânio nos tamanhos 6 EN e 10 EN.
| IQI EN462-1 / ISO19232 | FIOS |
|---|---|
|
1 FE EN 6 FE EN 10 FE EN 13 FE EN |
Material: Ferro Comprimento do fio: 10mm, 25mm, 50mm & 100mm 1 FE EN não disponível em 100mm Espaçamento dos fios: 5mm |
|
6 SS EN 10 SS EN 13 SS EN |
Material: Ferro Comprimento do fio: 10mm, 25mm, 50mm & 100mm Espaçamento dos fios: 5mm & 2.5mm |
|
1 AL EN 6 AL EN 10 AL EN 13 AL EN |
Material: Alumínio Comprimento do fio: 10mm, 25mm, 50mm & 100mm 1 AL EN não disponível em 100mm Espaçamento dos fios: 5mm & 2.5mm |
| 1 CU EN 6 CU EN 10 CU EN 13 CU EN |
Material: Cobre Comprimento do fio: 10mm, 25mm, 50mm & 100mm 1 CU EN não disponível 100mm Espaçamento dos fios: 5mm & 2.5mm |
|
6 TI EN 10 TI EN 13 TI EN |
Material: Titânio Comprimento do fio: 10mm, 25mm, 50mm & 100mm Espaçamento dos fios: 5mm & 2.5mm |
| 6 IN EN 10 IN EN 13 IN EN |
Material: Inconel Comprimento do fio: 10mm, 25mm ,50mm & 100mm Espaçamento dos fios: 5mm & 2.5mm |
